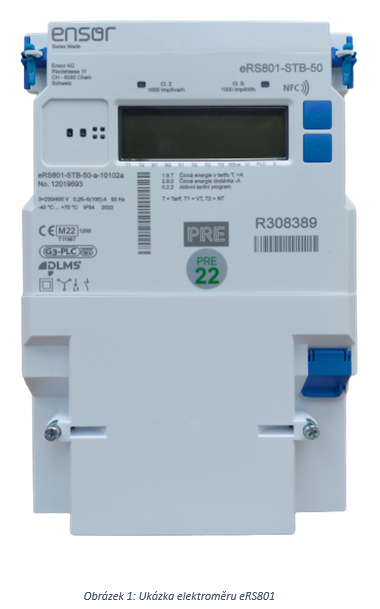

Ensor eRS801
Jedná se o třífázový elektroměr pro měření odběru a dodávky elektrické energie umožňující záznam a dálkový přenos údajů o spotřebě. Elektroměr komunikuje vestavěným PLC modulem a umožňuje řízení okamžitého odebraného výkonu pomocí modulu s relé kontakty, který je umístěn pod zaplombovaným krytem svorkovnice. Elektroměr dále umožňuje připojení domácí zobrazovací jednotky podporující DLMS/COSEM protokol a sběrnici RS-485.
Zařízení je vybaveno podsvíceným LCD displejem pro možnost zobrazení informací o spotřebě elektrické energie.

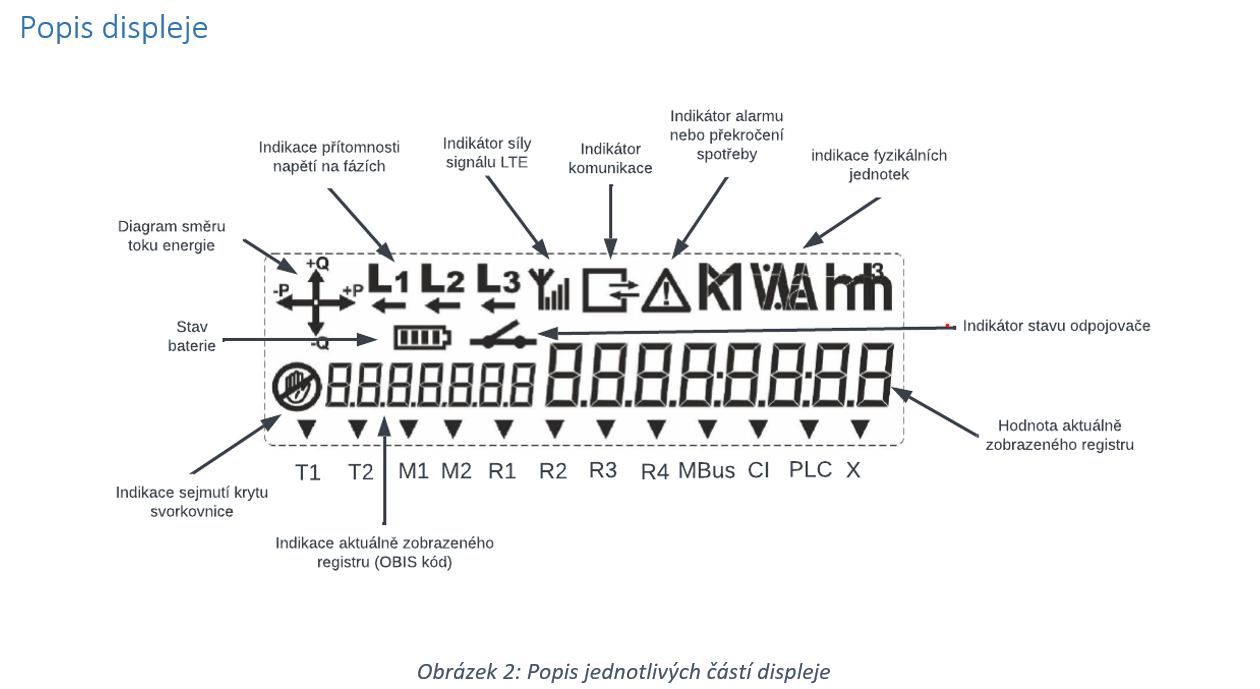

| Symbol | Popis |
 |
3fázový diagram (4 symboly) směru toku aktivní a reaktivní energie. +P znamená , že distributor dodává energii odběrnému místu. Diagram také reprezentuje kvadranty (Q1, Q2, Q3, Q4) měření |
 |
Indikace přítomnosti napětí na fázích. Zobrazený symbol znamená přítomnost napětí na fázi. Blikající symbol znamená špatnou rotaci elektrického pole |
 |
Šipky indikují zpětný tok energie na fázích. Šipka ON: zpětný tok energie v příslušné fázi Šipka OFF: pozitivní tok energie v příslušné fázi |
 |
Indikátor síly signálu LTE. 1-4 čárky jsou zobrazeny v závislosti na síle signálu (platí pouze pro elektroměry vybavené LTE bezdrátovým komunikačním modulem) nebo indikátor připojeného rozhraní ethernet. Pokud je ethernet rozhraní připojeno, jsou zobrazeny 4 čárky |
 |
Indikátor stavu komunikace po silovém vedení nebo optickém kabelu. Zobrazuje 4 stavy: otevření spojení, vysílání, příjem, vysílání a příjem |
 |
Indikace alarmu nebo překročení limitu spotřeby |
 |
Zobrazení fyzikálních jednotek: kWh, kW, kvar, kVAh, kVA, A, kA, V, kV, Hz, %, m3 |
 |
Indikace stavu baterie |
 |
Indikátor stavu odpojovače (3 symboly): připraven pro připojení; odpojeno; připojeno |
 |
Indikace sejmutí krytu svorkovnice |
 |
Hodnota aktuálně zobrazeného údaje |
 |
Indikace aktuálně zobrazeného údaje (OBIS kód) |

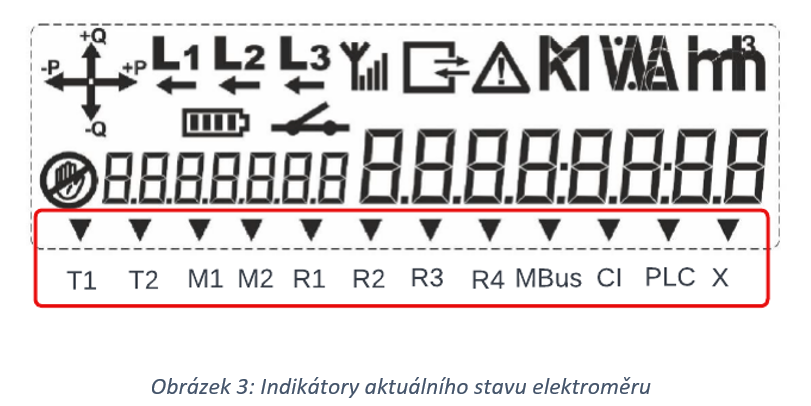

V dolní části displeje jsou zobrazeny šipky ukazující na aktuální stav elektroměru. Zobrazená šipka signalizuje aktuální stav elektroměru. Stavy elektroměru mohou být:
- T1 a zároveň M1: elektroměr aktuálně registruje v tarifu 1 (vysoký tarif)
- T2 a zároveň M2: elektroměr aktuálně registruje v tarifu 2 (nízký tarif)
- R1-R4: relé 1-4 je aktuálně sepnuto
- MBus: úspěšná komunikace M-Bus za posledních 24 hodin
- CI: aktivní uživatelské rozhraní
- PLC: aktivní komunikační rozhraní PLC
- X: volná pozice
Jak správně odečíst elektroměr:
Na displeji se cyklicky mění číselníkové stavy k jednotlivým tarifům v intervalu 8 sekund. Základní informace, které jsou automaticky zobrazované na displeji, jsou následující:
| OBIS kód | Vysvětlení |
| 1.8.1 | Odběr energie v tarifu 1 (vysoký tarif) |
| 1.8.2 | Odběr energie v tarifu 2 (nízký tarif) |
| 2.8.0 | Celková dodávka činné energie do sítě |
| 0.2.2 | Aktivní spínací program |

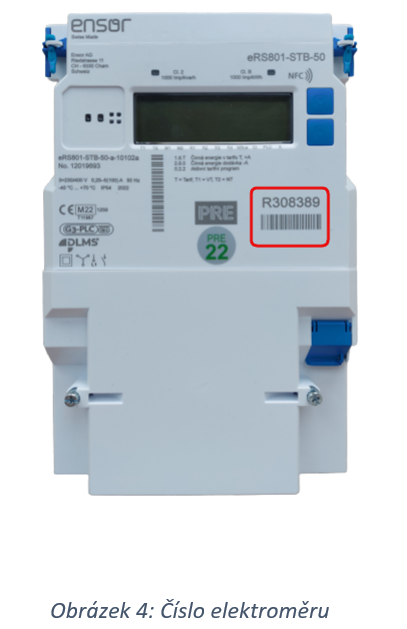

Kde najdu číslo elektroměru:
Číslo elektroměru, které je pro každý elektroměr unikátní, se nachází v pravé části předního krytu elektroměru pod čárkovým kódem. Číslo elektroměru je ve formátu 1 písmeno + 6 číslic. Například R308309.

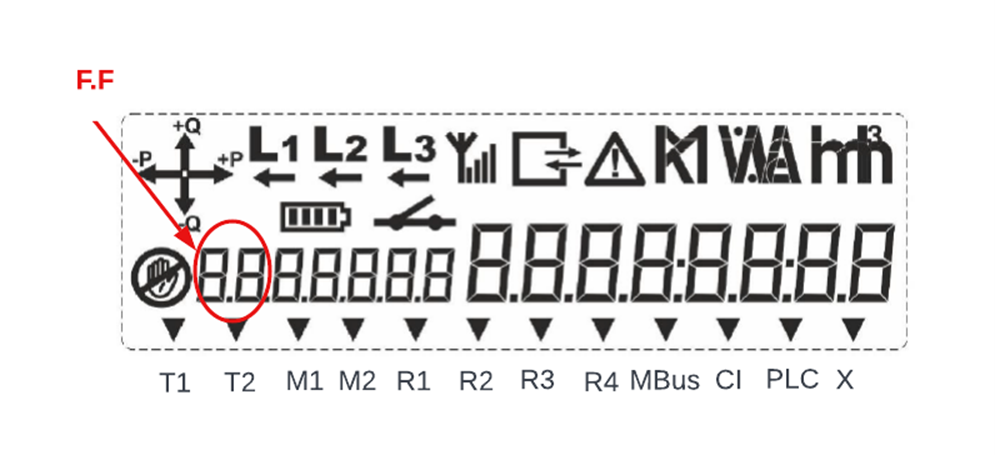

Rozpoznání chyby elektroměru:
Elektroměr může na základě vnitřních testů nahlásit poruchu. V takovém případě se na displeji zobrazí chybové hlášení F.F v části, kde se zobrazuje OBIS kód.
Pokud zjistíte chybu elektroměru nebo případně jinou závadu na elektroměru (zhasnutý displej apod.), oznamte to prosím neprodleně na Zákaznickou linku PRE.
