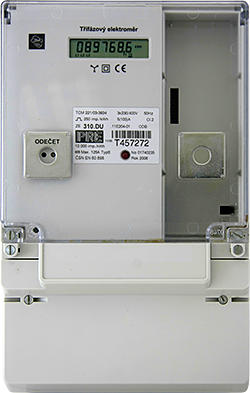

ZE310.DU

Jedná se o třífázový elektroměr pro měření elektrické energie umožňující měření až ve čtyřech tarifech. Elektroměr v základu měří pouze jeden tarif. Zbývající tarify lze měřit pouze po instalaci HDO.

Stav číselníku se zobrazuje na LCD displeji cyklicky v intervalu přibližně 10 sekund v provedení číselných hodnot 6+1 míst, tzn. šestimístné číslo s jedním desetinným. Na displeji se zobrazují hodnoty k tarifům T1, T2, T3, T4 a dodávka (od roku výroby 2012). Statický elektroměr neobsahuje žádné pohyblivé části. Odečet údajů z elektroměru je možný buď na LCD displeji, nebo prostřednictvím optického rozhraní.

LCD displej zobrazuje:

  • měrnou jednotku pro zobrazovaný číselníkový stav
  • symbol zobrazeného tarifu (T1, T2, T3, T4)
  • symbol právě měřeného tarifu
  • jednotlivé fáze
  • bargraf – orientační indikaci spotřeby
  • energii dodanou do sítě ve všech tarifech (T1, T2, T3, T4 s podtržítkem a před hodnotou nula je znaménko mínus) – pouze u elektroměrů od roku výroby 2012

Popis bargrafu

segment symbol Výkon 1F
1 rozběhový výkon
1 a 2 od 8 W do 30 W (cca 0,03 - 0,1 A)
2 až 3 od 30 W do 130 W (cca 0,1 - 0,6 A)
3 až 4 od 130 W do 510 W (cca 0,6 - 2,2 A)
4 až 5 od 510 W do 2050 W (cca 2,2 - 9 A)
5 až 6 od 2050 W do 8190 W (cca 9 - 36 A)
6 až 7 vyšší než 8190 W (cca 36 A)

Jak správně odečíst elektroměr

Na displeji se cyklicky mění číselníkové stavy k jednotlivým tarifům v intervalu 10 sekund. Signalizace aktuálně zobrazeného číselníkového stavu daného tarifu je indikována malým symbolem T1, T2, T3 nebo T4 s podtržítkem. Ten je na displeji vpravo vedle bargrafu (orientační indikace spotřeby) a mění se v závislosti na cyklickém zobrazení číselníkového stavu. U elektroměrů od roku výroby 2012 je měřena dodaná energie do sítě. Před měřenou hodnotou je znaménko mínus.

Jak poznám, který tarif je právě měřený

Označení aktivního tarifu je zobrazeno malým symbolem T1, T2, T3 nebo T4 bez podtržítka. Ten je na displeji vpravo vedle bargrafu (orientační indikace spotřeby).

Kde najdu číslo elektroměru

Číslo elektroměru, které je pro každý elektroměr unikátní, se nachází na štítku pod displejem, pod čárovým kódem a je ve formátu písmeno a 6 číslic. Doplňkovým číslem je pak výrobní číslo, které je uvedeno pod číslem elektroměru s označením „No“ a je v číselném formátu.

Rozpoznání chyby elektroměru

Elektroměr může na základě vnitřního nastavení nahlásit poruchu. V takovém případě se na displeji zobrazí chybové hlášení. To se nachází vlevo před číselníkovým stavem. Dále mohou zmizet veškeré uváděné hodnoty na displeji.

Pokud zjistíte chybu elektroměru nebo případně jinou závadu na elektroměru (zhasnutý displej apod.), oznamte to prosím neprodleně na Zákaznickou linku PRE.
